卷筒組是起重機配件中最為重要的裝置之一，它的使用使起重吊物時可以安全操作，在長期的使用過程中，需要對卷筒組進行檢修，如何才能更全面的檢修卷筒組的問題，現在一起來了解下吧。

       在卷筒組的檢修過程中，為了能更全面仔細對卷筒組進行檢查，常常會對其進行拆卸以防內部零件損壞從而導致卷筒組不能使用的現象。

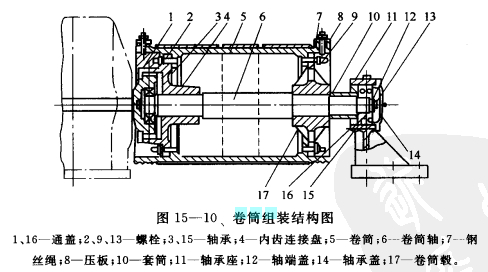

       卷筒組結構圖

    卷筒軸6的左端用自位軸承3支承在減速器低速軸帶齒輪聯接盤軸端的內孔內，右端是由裝入軸承座11內的軸承15來支承的。拆卸卷筒5的順序?yàn)?
    1.卸下鋼絲繩壓板8，將鋼絲繩7卸下。
    2.卸下左端通蓋1的螺栓，使之與內齒連接盤4分離，在右端卸下軸承座11的地腳螺
栓，使卷筒組與小車分離，并將卷筒組向右拉出。
    3.卸下軸承座11的軸承蓋14和通蓋16的螺栓，從而可卸下軸承座11。
    4.卸下卷筒軸6兩端的螺栓13，出下軸端蓋12。
    5.用拉輪器拉下軸承3和15，取下通蓋16和套筒10。
    6.卸下卷筒兩端的法蘭螺栓2和9,半內齒聯接盤4和卷筒轂17從卷筒軸6上拉出，卷
筒即可卸下。

       卷筒組的安裝方法與拆卸是以相反的程序進行的。卷筒組裝配安裝后應進行試運轉，待各部位傳動正常，鋼絲繩緊固定靠后，即可正式投入運行。

       在卷筒組的安裝過程中，應對各潤滑部位應加油潤滑。
